MessaggioTitolo: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 6:59 pm

Buongiorno a tutti band of GBB Rifle lovers (ogni tanto mi piace fare lo sborone anglofono).
Eccomi qua intento a smontare il mio WE SCAR per sostituire la canna con una più performante (speriamo) 6,03.
Con l’occasione soddisferò un po’ delle vostre smanie vojeuristiche (altro sfoggio di anomala terminologia).
Anzitutto eccolo qua: si tratta di un usato che mi è arrivato con lo scatto rotto (tipico difetto del modello iniziale) e su cui ho subito installato il kit open bolt che comprende anche la trigger box stessa.
Ovviamente red dot, silenziatore (inutile ma decorativo), puntatore laser e grip li ho aggiunti successivamente.



Cominciamo col separare l’upper receiver dal receiver. Il sistema è piuttosto simile a quello dell’M4A1 solo ulteriormente semplificato. Basta spingere fuori la spina anteriore (che non si può perdere)



E fare perno posteriormente per liberare verso il basso il receiver.



Possiamo così accedere al gruppo di scatto molto simile a quello dell’M4



Smontiamo l’impugnatura a pistola… la stessa dell’M4





Per smontare il selettore di fuoco usiamo la piccola Hallen in dotazione



OCIO! Qui troviamo da tutte e due i lati una delle solite malefiche accoppiate molla-sfera ambedue desiderose di sparire in qualche recesso della vostra casa



Con il cane armato potremo ruotare con attenzione il selettore estraendolo lateralmente.
Passiamo ora ad estrarre il gruppo di scatto. Togliamo la vitina sul lato dx



E la vite a croce lucida all’interno del receiver



Eccolo qua! Attenzione alla solita molla che alloggia nel particolare lucido… sembra animata di vita propria ed anche lei smania per perdersi



Se vogliamo smontare anche il tasto di sblocco del caricatore dovremo svitare il grano sotto il tasto stesso



Passiamo ora all’upper. Cominciamo col togliere il calcio facendolo scivolare verso il basso.




Per amor di completezza vi dirò che questo è un altro punto critico dello SCAR WE.
Il particolare del calcio che va ad incastrarsi sull’upper receiver e che funge anche da cerniera è il #66 sul quale si trovano molte discussioni in vari forum.
Su questo particolare infatti va a scaricarsi l’energia residua dell’otturatore che alla fine dopo un po’ lo spacca. Esistono particolari in alluminio aftermarket e soluzioni alternative.
Il mio è ancora l’originale con soluzioni MOLTO alternative.

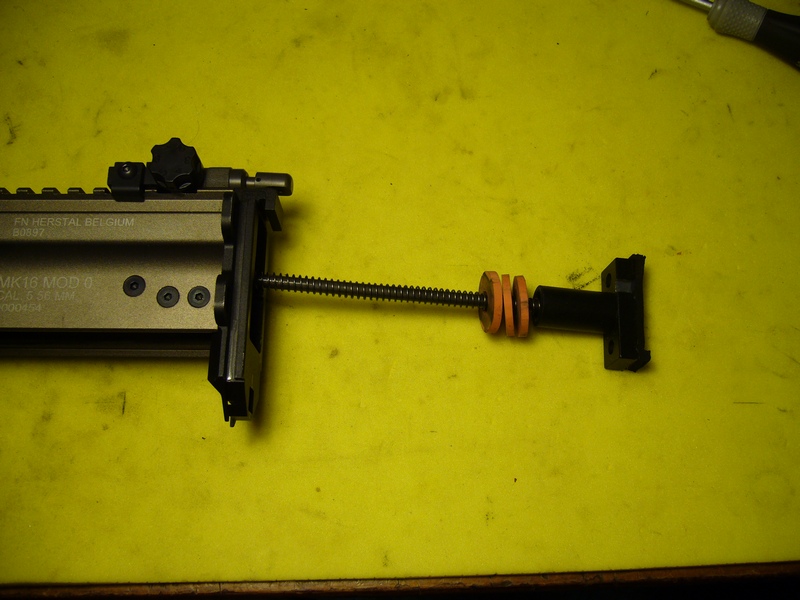

Come potete notare la mia soluzione comprende 2 tipi di shock absorbers.
Il primo è un pezzo di neoprene ricavato da un tappetino per mouse incollato sul fondo del terminale dell’astina che poggia sul #66.
Questa è la soluzione più comune che allunga la vita ma non salva il particolare.
Il secondo (vedete un pò cosa mi son inventato da buon veneto alcolista) consiste in una compilation di tre guarnizioni di tappi per bottiglioni. Forse poco eleganti ma MOLTO efficienti!

Ora ruotando di 90° la manetta di armamento (che può essere montata su ambedue i lati) potremo estrarla



Liberando l’otturatore che uscirà posteriormente


Per permettere al nozze di uscire dobbiamo smontare le sue guide. Cominciamo con la prima laterale
fermata da una vitina a croce



Per estrarre le guide è meglio spingerle da dentro, sono molto precise e faticano ad uscire facendo leva dall’esterno



Togliamo la spina che aggancia la molla di ritorno del nozze (come sempre nel rimontaggio attenzione a centrare bene l’anello della molla con la spina)



Togliamo le due Hallen dell’asta superiore



E potremo così accedere alle due vitine a croce che fermano la guida superiore del nozze. Anche in questo caso facciamola uscire spingendo da dentro



Ecco fatto



Ora vediamo di arrivare alla canna interna. Abbiamo bisogno di una chiavetta Torx.
Se non ce l’avete potete usare quella in dotazione montata sulla falsa chiusura del recupero gas e che esce con ¼ di giro



Dobbiamo svitare SOLO le 3 viti TORX che troviamo su ambedue i lati. Rimangono poi al loro posto spinte da una molla.






Facciamo scivolare tutto il gruppo canna in avanti



Fino al punto in cui uno svaso sulla parte inferiore dell’upper permetterà al gruppo di fuoriuscire



Svitiamo il grano presente sulla parte superiore del gruppo canna



Possiamo così estrarre la canna interna



Ed aprire il gruppo hop up chiuso da un’unica vitina



Piaciuto?
Molto bene gentilissimo pubblico… ora il mio assistente passerà con un cappello a raccogliere le vostre generose contribuzioni…. MBUAHAHAHAHA!!! cheers


Torna in alto Andare in basso
GP
WarHammer
WarHammer
avatar

Messaggi : 3695
Data d'iscrizione : 29.05.12
Età : 53
Località : hinterland Milano

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 7:11 pm

Wabbè ora che abbiamo goduto possiamo andare a nanna................

Bravo Claus ottima guida e sopratutto ottima collezione di fucilini............dillo che sei sponsorizzato dalla we......................hahahahahahahah

_________________
Avatar sponsored by MUSO
Torna in alto Andare in basso
claus57
WarHammer
WarHammer
avatar

Messaggi : 1805
Data d'iscrizione : 17.06.12
Età : 61
Località : Veneto Orientale

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 8:54 pm

Basta... li ho finiti, non ho più niente da farvi vedere.
Torna in alto Andare in basso
GP
WarHammer
WarHammer
avatar

Messaggi : 3695
Data d'iscrizione : 29.05.12
Età : 53
Località : hinterland Milano

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 8:59 pm

Bè mettila così ................. ti manca ancora l'L85 e il kalashnicov.......................hahahahaha

_________________
Avatar sponsored by MUSO
Torna in alto Andare in basso
Pino
WarHammer
WarHammer
avatar

Messaggi : 3509
Data d'iscrizione : 30.05.12
Età : 57
Località : ovest Milano

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 9:05 pm

claus sei un artista,sia nelle spiegazion/sia con le foto/e sopratutto nella manualita che hai...............
Torna in alto Andare in basso
max70
WarHammer
WarHammer
avatar

Messaggi : 2275
Data d'iscrizione : 17.06.12
Età : 48

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 9:30 pm

claus ho potuto leggere solo ora ,come sempre complimenti ,chiarezza ed esposizione e organizzazione ,in oltre il silenziatore lo trovo bellissimo per me lo completa ,mi piace molto lo scar fatto cosi' poi hai scritto che hai messo il kit open bolt ,qindi anche questo stesso hop up delle pistole hi capa ,( mi è sembrato di vederlo) ,beh! complimenti
Torna in alto Andare in basso
claus57
WarHammer
WarHammer
avatar

Messaggi : 1805
Data d'iscrizione : 17.06.12
Età : 61
Località : Veneto Orientale

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 10:00 pm

Grassie Pino.
L'L85 proprio non mi ispira. L'AK non mi dispiacerebbe. Il fatto è che l'AK è che è l'unico elettrico che ho, volevo vedere che effetto faceva... spara pure bene... però il GBB!

P.S. Ci sarebbero pure gli HK che girano bene e costano poco...
Torna in alto Andare in basso
rad
Top Shooter
Top Shooter
avatar

Messaggi : 352
Data d'iscrizione : 20.09.12
Età : 50
Località : Lucera (FG)

MessaggioTitolo: Re: Guida passo passo allo smontaggio dello SCAR WE.-   30th Gennaio 2013, 10:39 pm

Mitico Claus cheers a bocca aperta sono rimasto geek
